祥平保障房地铁社区配套综合管廊及高压电力架空线缆化一期工程设计阶段BIM技术应用顺利通过验收

2020-10-14
近日,厦门市政BIM工程研究中心承担的祥平保障房地铁社区配套综合管廊及高压电力架空线缆化一期工程设计阶段BIM技术应用顺利通过专家验收。专家组一致认为该项目BIM应用水平较高,为全生命周期BIM技术应用奠定了良好基础。
该项目位于厦门市同安工业集中区及祥平保障房地铁社区范围内,路线全长约5.16km,包括卿朴路、二环南路主线及支线综合管廊。项目BIM技术应用内容涵盖设计、施工和运营维护的全生命周期集成应用,推动国内综合管廊BIM技术发展运用,以实现工程建设项目全生命周期数据共享和数字化管理为目标,在设计阶段建立项目的三维模型,根据项目实施进度深化模型信息,打造一个融合设计、建设、运营等全生命周期信息的综合管廊可视化模型,有效解决信息的记录、传递、丢失等问题,实现运营维护信息化。
▲项目设计阶段BIM技术应用内容包括综合管廊BIM技术路线应用及优化、BIM模型创建及应用、相关标准研究等。

项目重难点
由于目前国内的综合管廊BIM研究处于起步阶段,相关应用标准尚未完善,项目组结合厦门市政实践成果,在满足全专业、全生命周期要求的基础上,制定本项目的BIM应用标准集。

建模内容
项目建模内容包含:现状道路模型、管现状管线模型,综合管廊土建结构模型、管线模型、附属模型,基坑支护及围挡模型等。

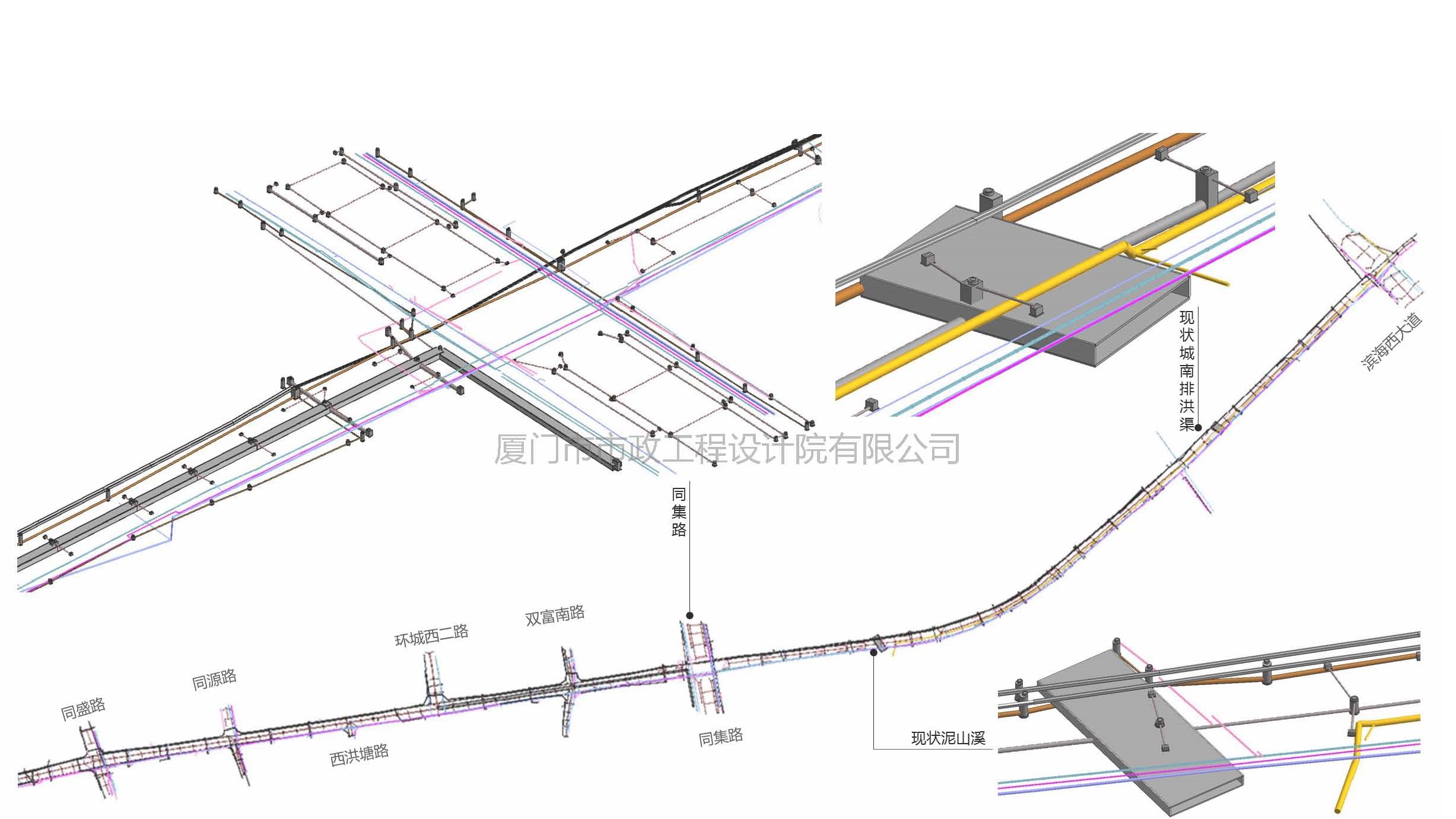

1) 现状道路、管线模型
卿朴路与二环南路为现状道路,道路沿线为城中村及工业厂房,交通量大,地下管线多。道路周边分布10kV及220KV高压铁塔架空线,对项目实施影响较大。

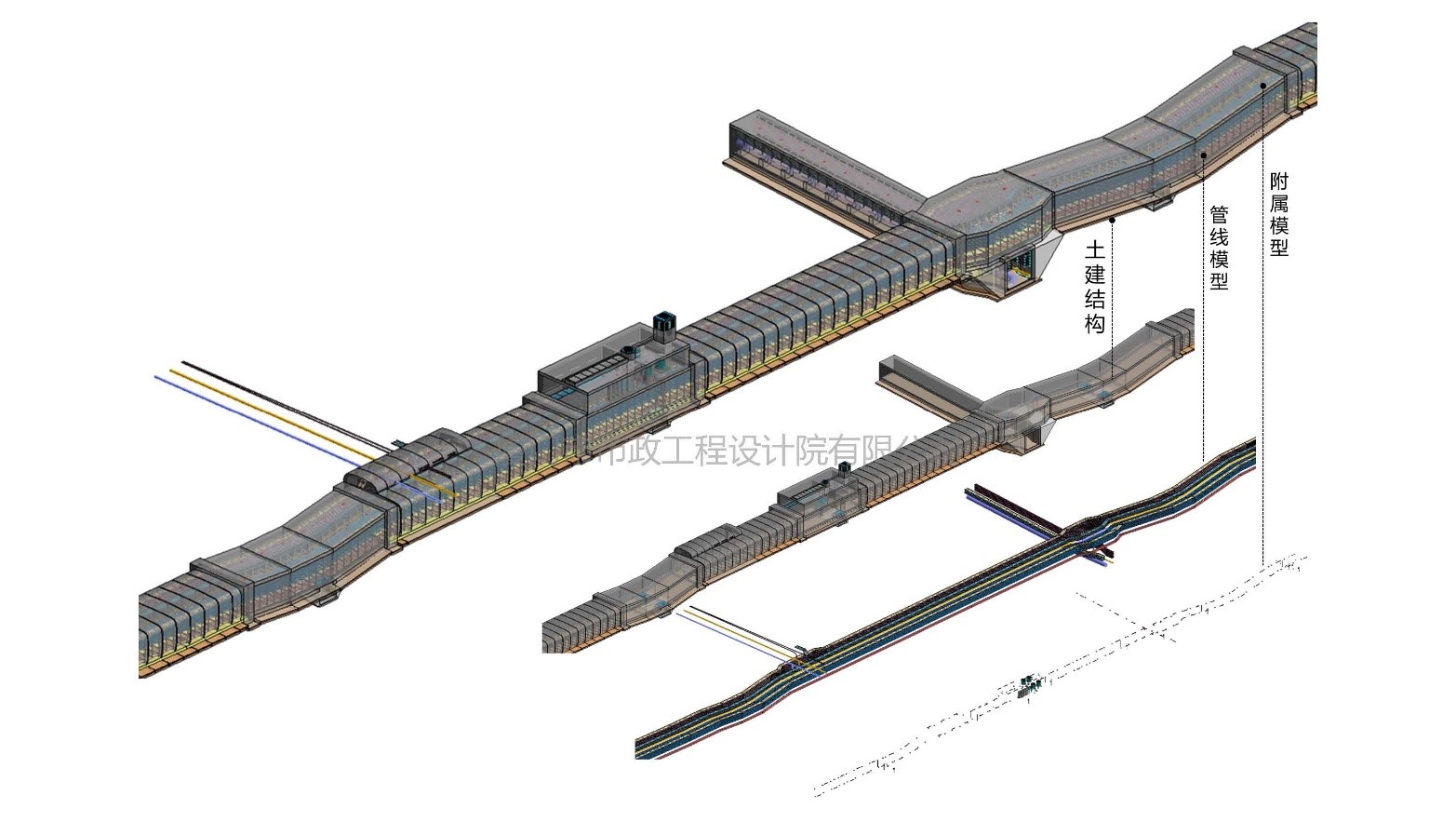

2) 综合管廊模型
结构模型包括:标准断面、通风口、通风吊装口、逃生口、管线分支口、人员出入口、三通节点、四通节点、支墩支架等。管线模型包含给水、中水、电力、电信等管线。附属模型包含消防、照明、供电、监控、报警、通风、排水、标识等系统。
3) 基坑开挖与施工围挡模型
设计阶段依据项目周边道路及交通情况,创建基坑开挖与施工围挡模型。


BIM技术应用
该项目BIM技术应用以专业设计为核心,结合BIM模型进行设计方案的线位比选、碰撞检测、空间优化、BIM出图、工程量统计,以及成果交付和可视化沟通,提高设计质量和效率。
▲综合管廊线位比选
▲碰撞检测

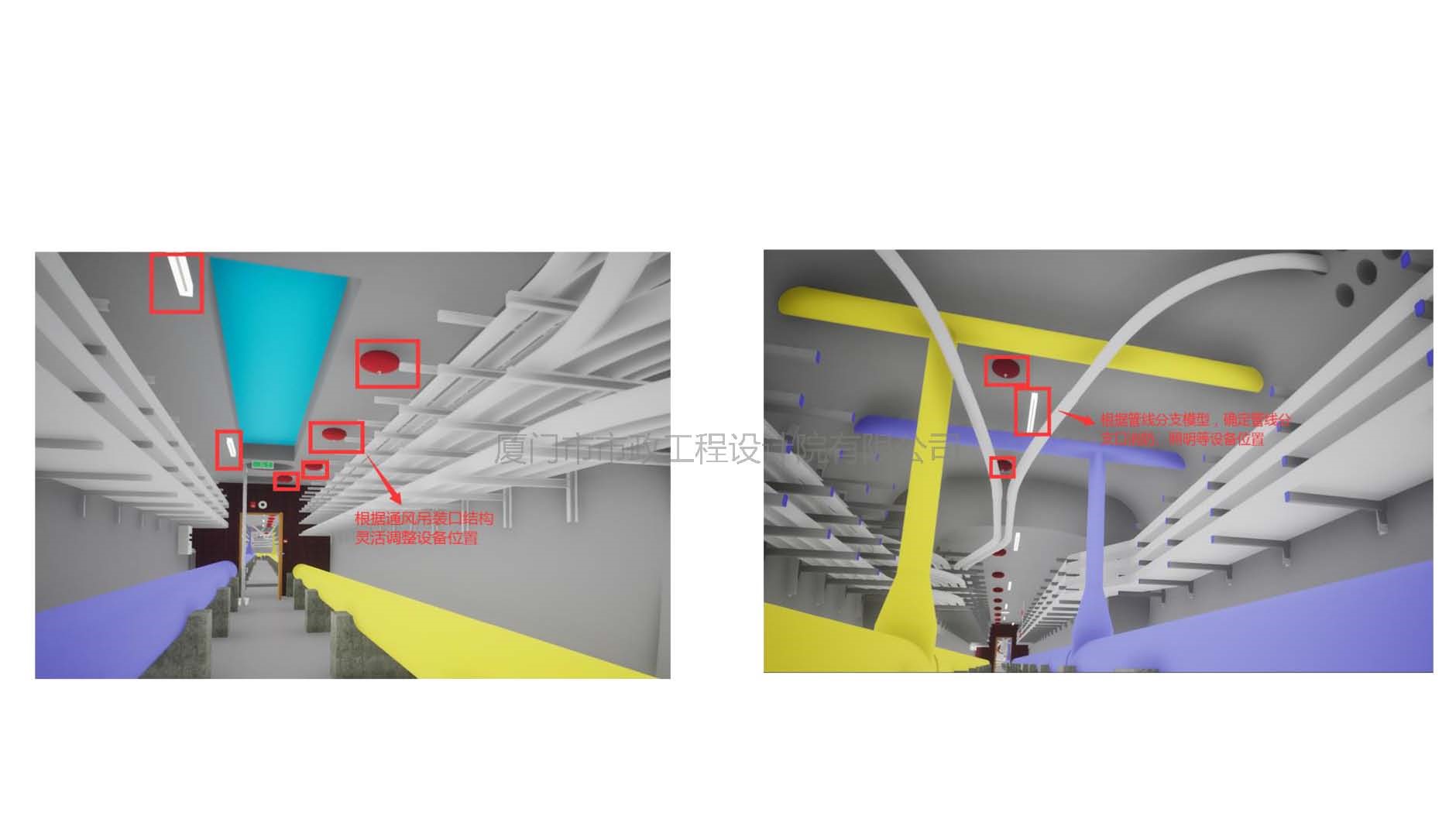

▲空间优化

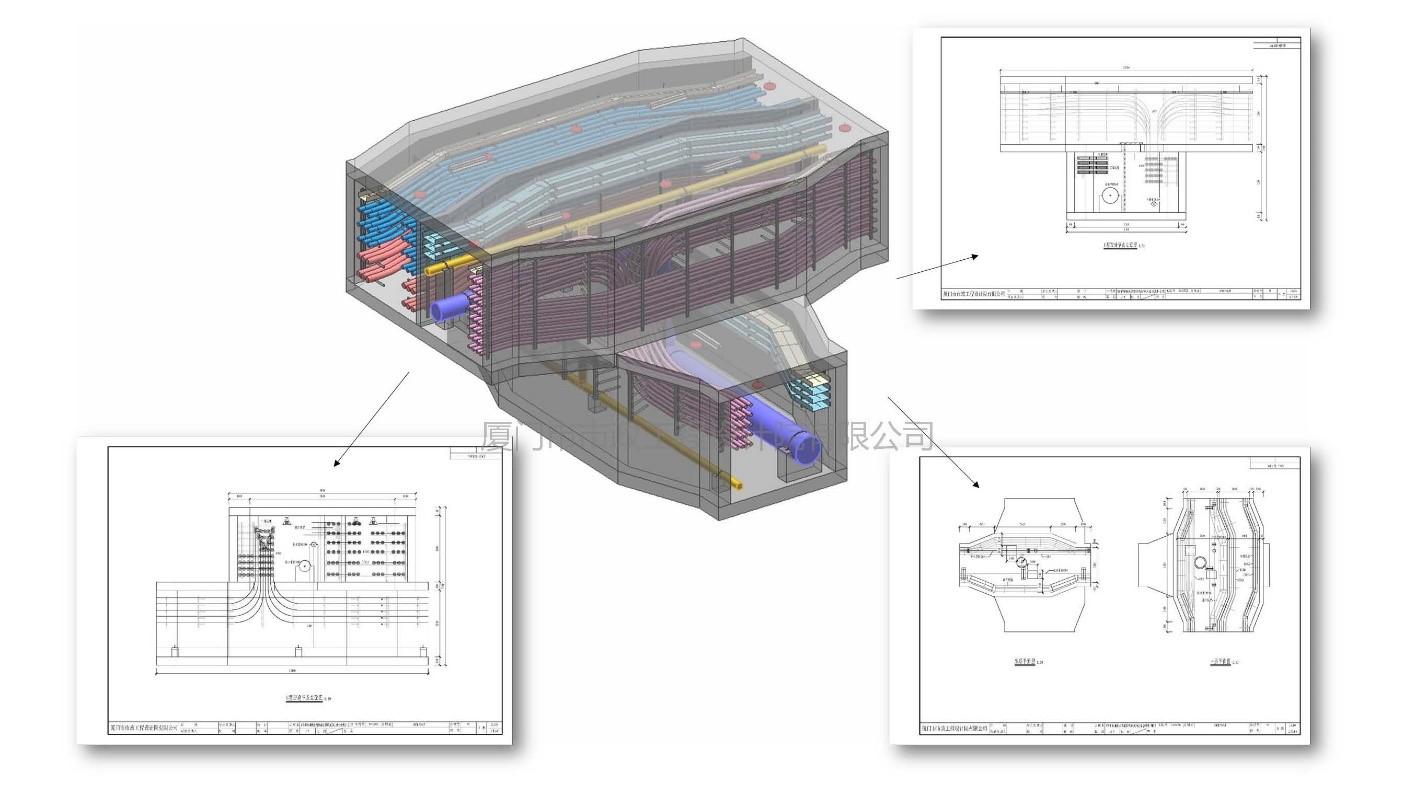

▲BIM出图

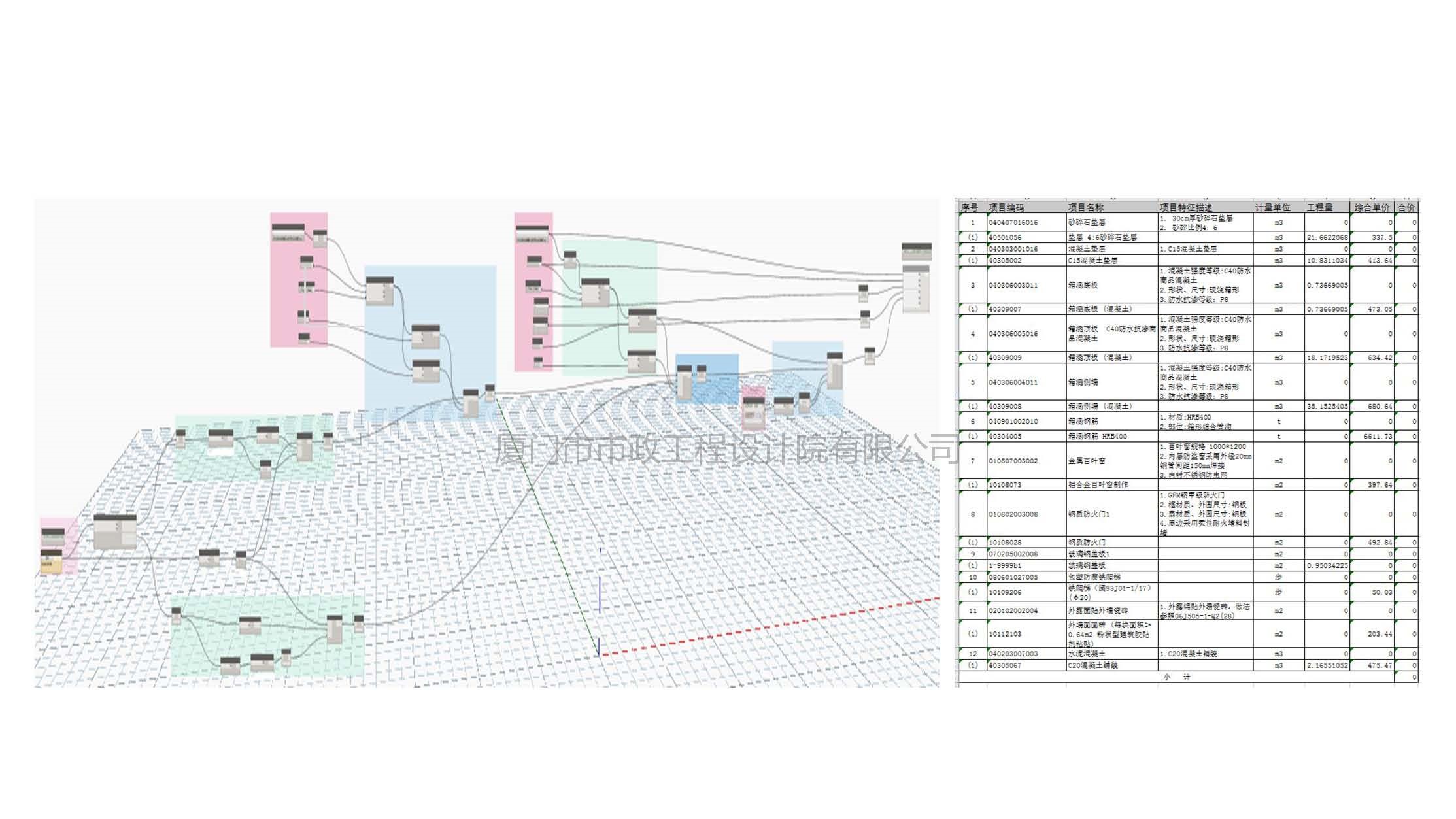

▲工程量设计

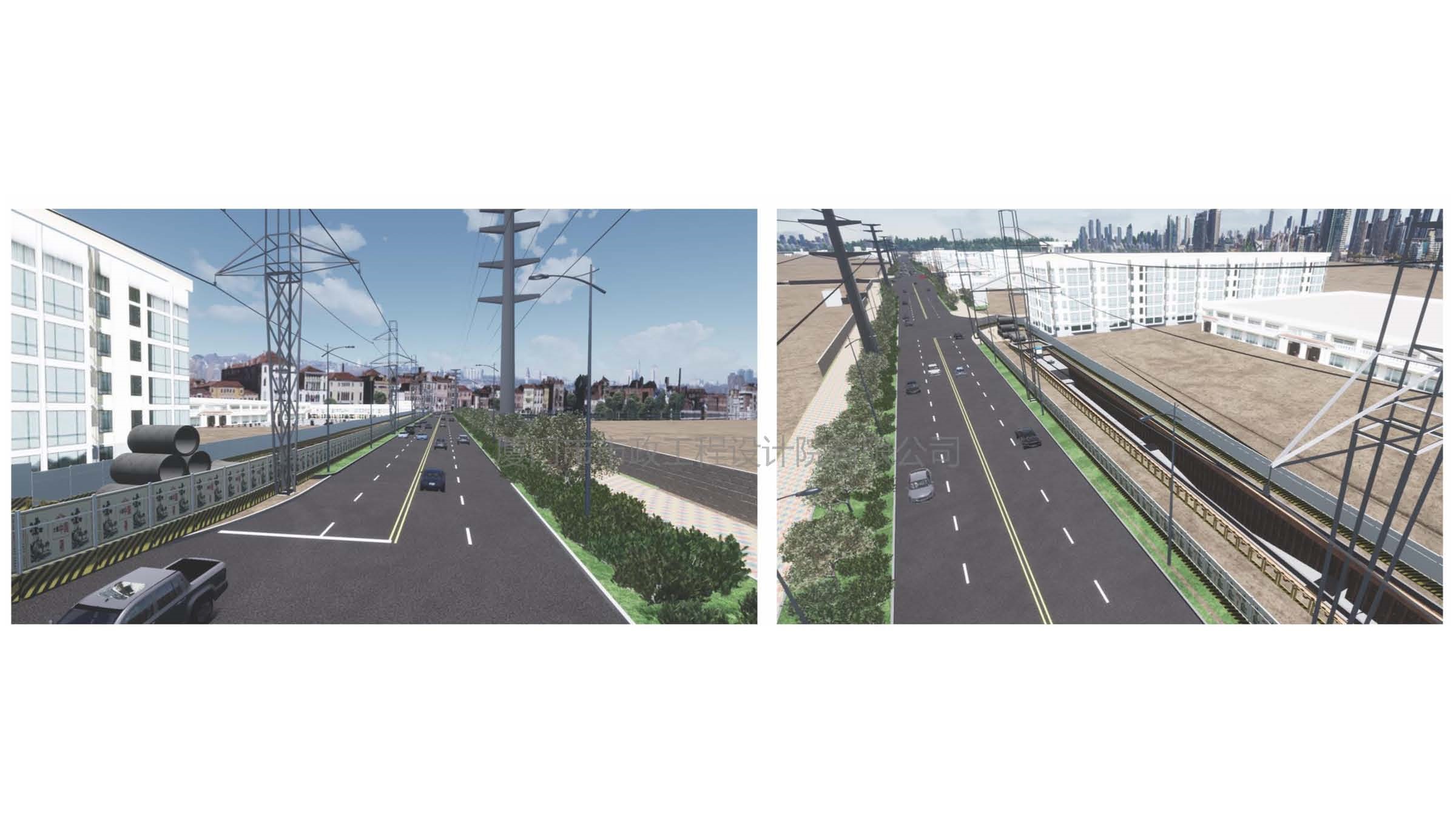

▲施工期间交通模拟

展望
目前,BIM技术在综合管廊工程中的应用尚处于初级阶段,厦门市政将贯彻厦门管廊全生命周期一体化管理的理念,继续深入BIM技术的研究、应用和推广,通过祥平综合管廊设计阶段BIM技术应用实践及总结,为未来国内综合管廊BIM技术的发展运用提供宝贵经验。
